電磁流量計-全球百科
發布時間:2022-11-19 08:12:52

當導體在磁場中作為切割磁力線運動時,會產生一個磁場方向和導體運行方向相互垂直的感應電動勢。該感應電動勢的大小與運動速度和磁感應強度成正比。此定律是法拉第在1831年發現的,故稱為法拉第電磁感應定律。電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體體積流量的儀表。

1、電磁流量計的基本組成

嘉可電磁流量計是利用法拉第電磁感應定律的原理來測量導電液體體積流量的儀表,主要由電磁流量計傳感器和電磁流量計轉換器兩部分組成,并與顯示、計算、調節儀表和485通信相互連接,共同構成流體流量的測量系統。

2、電磁流量計工作原理

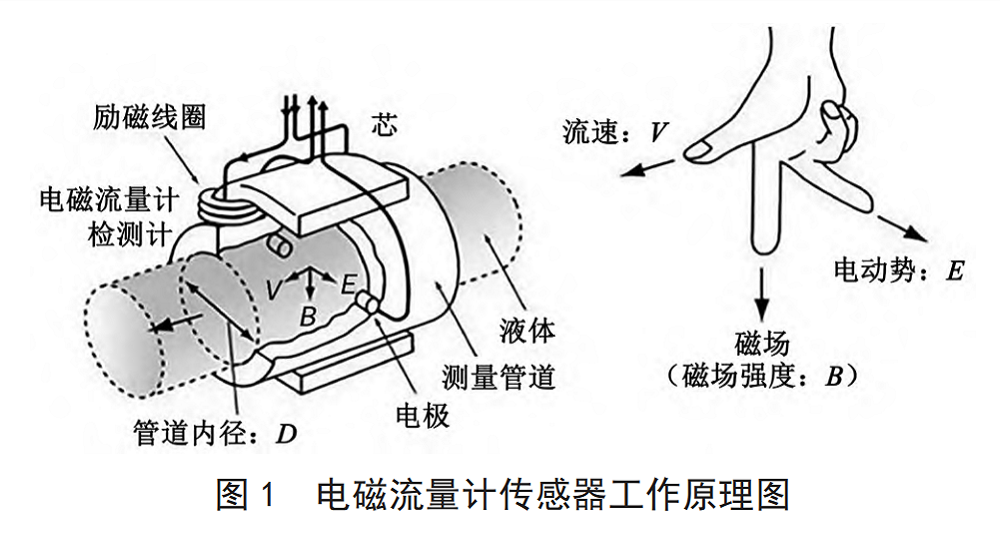

嘉可電磁流量計傳感器根據法拉第電磁感應原理,在測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極。當導電液體沿測量管與交變磁場中的磁力線呈垂直方向運動時,導電液體切割磁力線產生感應電勢。此感應電勢由測量管上兩個檢測電極檢出。電磁流量計傳感器工作原理如圖1所示。

電磁流量計傳感器將感應電勢E作為流量信號傳送到轉換器,經放大、變換濾波等信號處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。


3、電磁流量計結構組成

嘉可電磁流量計可分為分體式和一體式兩種形式的外部結構。因工藝需求,一體式流量計在地浸方面應用較為廣泛,所以本次主要介紹一體式流量計轉換器與傳感器的內部結構。電磁流量計傳感器主要由法蘭、絕緣里襯、電極、測量管、勵磁線圈及外殼組成。電磁流量計轉換器主要由端子排、顯示屏、開關電源板及信號轉換板組成。電磁流量計利用電極與流體構成一個回路來測量回路中產生的電參數。由圖1可知,電磁線圈在直徑為D、橫截面積為A的管道中產生磁場強度為B的磁場。當有流體經過時,切割磁感線產生感應電動勢U,測量電極接收電動勢信號。
